Ледогенераторы: принцип работы и устройство

Как работает домашний льдогенератор, встроенный в холодильник

Сегодня ледогенераторы – неотъемлемая часть нашей жизни. Мощные промышленные льдогенераторы обеспечивают льдом многие отрасли промышленности. Профессиональные ледогенераторы активно используются в сегменте ХоРеКа. Наконец, компактные бытовые льдогенераторы приготовят для вас кубики льда в домашних условиях. Но так было не всегда.

Еще совсем недавно, всего столетие назад, для многих стран мира лед был большой редкостью. В жарких странах, где не бывает снега и льда, блоки льда импортировали из стран с холодным климатом или производили на больших холодильных установках. И для людей в таких странах лед был большой роскошью, которую могли себе позволить только очень богатые люди.

Все поменялось в начале 20 столетия, когда был изобретен холодильник. Это открыло возможности для длительного хранения продуктов и сделало лед доступным. В 60-е годы прошлого столетия появились новые автоматические льдогенераторы, которые очень облегчили жизнь. И лед стал доступным даже в самых жарких странах.

Сегодня уже невозможно себе представить жизнь без холодильников и ледогенераторов. С момента изобретения эти устройства постоянно усовершенствовались, делая процесс производства льда более легким и менее затратным. Но, несмотря на это, основной принцип устройства льдогенераторов не претерпел существенных изменений.

Предшественником бытового ледогенератора была пластиковая форма для льда. В форму заливается вода, затем ее помещают в морозилку — и через несколько часов кубики льда готовы. Ледогенераторы устроены точно так же. Разница только в том, что заливание воды и извлечение готового льда в них автоматизированы.

Самым простым по устройству и принципу работы является бытовой ледогенератор, встроенный в холодильник. Основными его составляющими являются электродвигатель, электрический водяной клапан и электронагревательный элемент. Все эти элементы подсоединяются к электрической цепи холодильника. Кроме того, ледогенератор подсоединяется к водопроводу, чтобы обеспечить подачу воды для производства льда. Линия электропитания и водозаборная трубка проходят через отверстия в задней части холодильника.

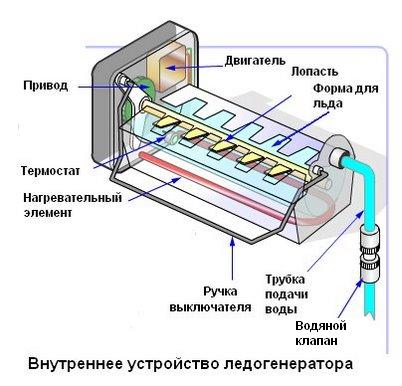

устройство льдогенератора

Циклы работы ледогенератора

Обычно работа ледогенератора контролируется простой электрической цепью и рядом выключателей. Процесс производства льда в простом бытовом льдогенераторе можно условно разделить на несколько циклов:

1.    Начало цикла. После нажатия кнопки включения/выключения ток поступает в водяной клапан. В большинстве льдогенераторов клапан подсоединен к основной электрической цепи холодильника. Цепь посылает ток по проводам, заряд двигает соленоид, который и открывает водяной клапан. Клапан открывается на несколько секунд, за которые поступает ровно такое количество воды, которое необходимо, чтобы заполнить форму для льда. Формочка для льда сделана из пластика и представляет с собой емкость с рядом углублений, соединенных между собой желобками.

2.    Когда форма для льда полностью заполняется водой, ледогенератор входит в режим ожидания, пока вода в форме не заморозится. Воду замораживает холодильный агрегат холодильника, а не сам ледогенератор.

3.    В ледогенераторе есть встроенный термостат, который постоянно измеряет температуру воды в форме. Когда температура опускается до определенного уровня, термостат переключает выключатель электрической сети, и электрический ток начинает идти через нагревательную спираль, расположенную под ледогенератором. Спираль нагревает дно формы для льда, и кубики льда отстают от нее.

4.    После этого электрическая цепь приводит в движение двигатель льдогенератора. Двигатель вращает привод, который в свою очередь вращает другой привод, прикрепленный к длинному пластиковому валу, на котором расположены выталкивающие лопасти. Лопасти вращаются и вычерпывают кубики льда из формы, проталкивая их в переднюю часть ледогенератора. Так как кубики соединены между собой, они двигаются одним куском. Лопасти проталкивают кубики льда в накопительный контейнер для льда, расположенный под льдогенератором.

5.    У основания вращающегося вала есть пластиковый выступ с зазубринами. Перед тем как кубики льда выталкиваются из льдогенератора, выступ цепляется за ручку выключателя, поднимая ее вверх. После выброса кубиков льда ручка снова опускается. После достижения самой низкой позиции ручка переключает выключатель электрической сети. Это активирует водяной клапан, и начинается новый цикл. Если ручка выключателя не может опуститься до самой низкой позиции из-за скопившихся кубиков, цикл прерывается. Льдогенератор сможет начать работу заново только после того, как контейнер для льда будет освобожден.

Так же работают и устроены домашние льдогенераторы, встроенные в холодильник. Но, конечно, объемы производства льда в таком ледогенераторе очень небольшие. Поэтому для производства больших объемов используются более мощные профессиональные льдогенераторы, устройство и принцип работы которых отличается от бытовых.
